Автоматический выключатель полюсный блок цифровой триггер
Защита и управление трансформаторами HTA/BT в сельской местности предполагает использование специальных автоматических выключателей, адаптированных к большим дисбалансам нагрузки, и, таким образом, гарантирующих полное использование установленной мощности даже в условиях несбалансированности автоматический выключатель коробки.

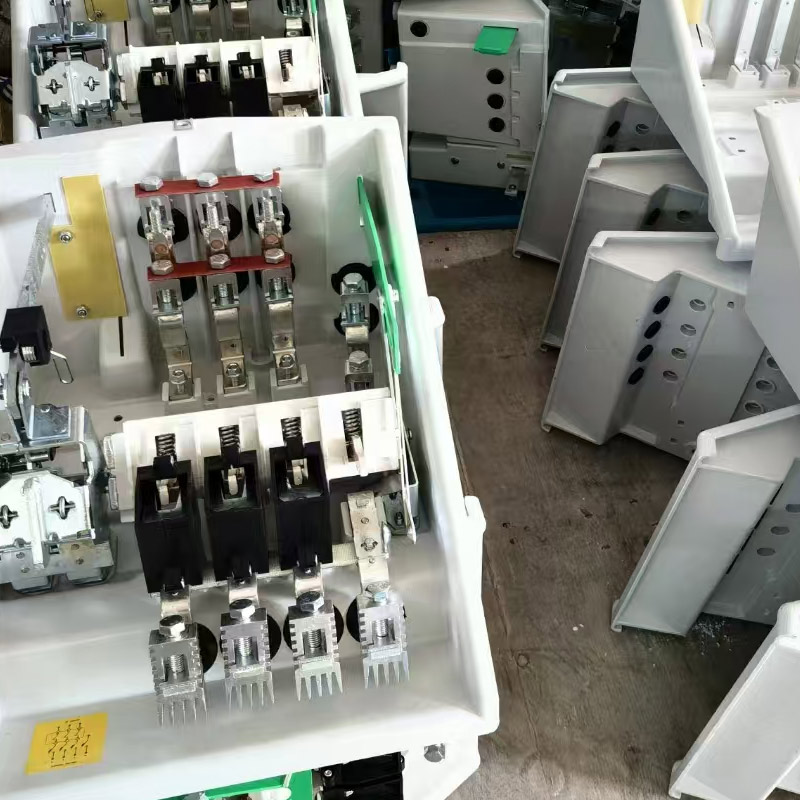

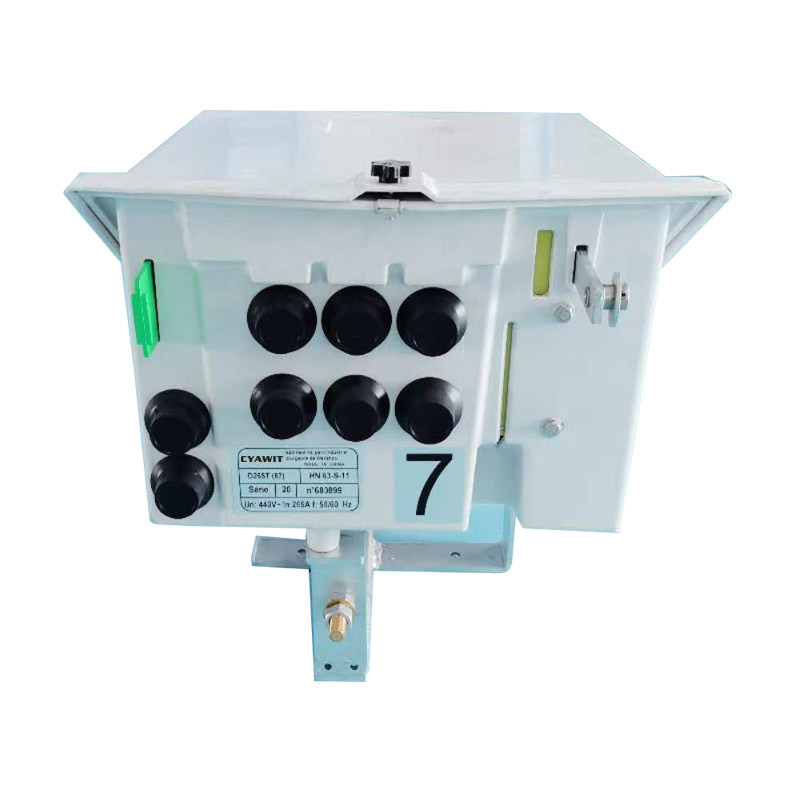

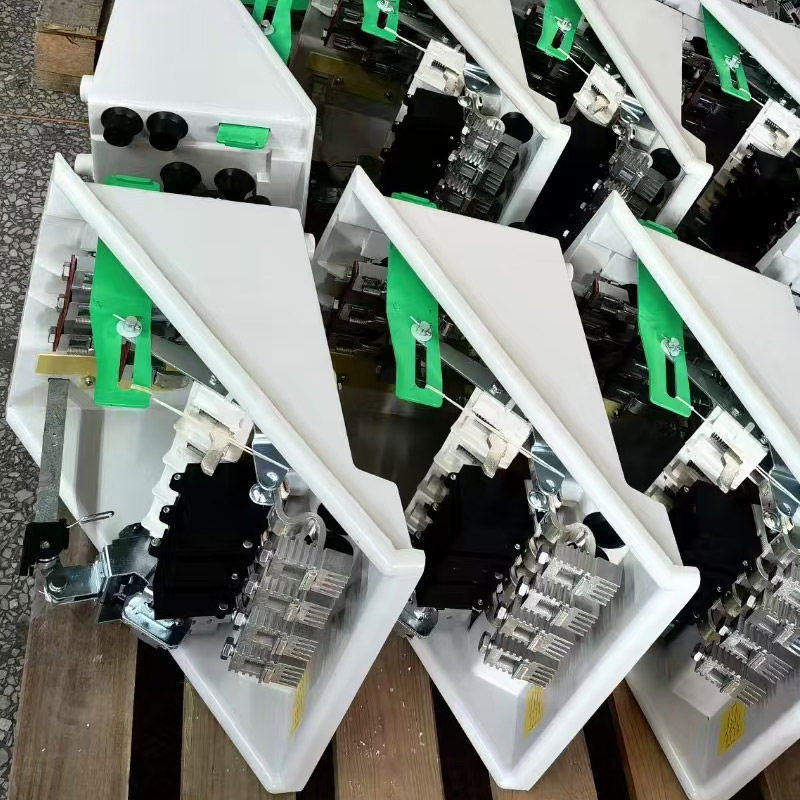

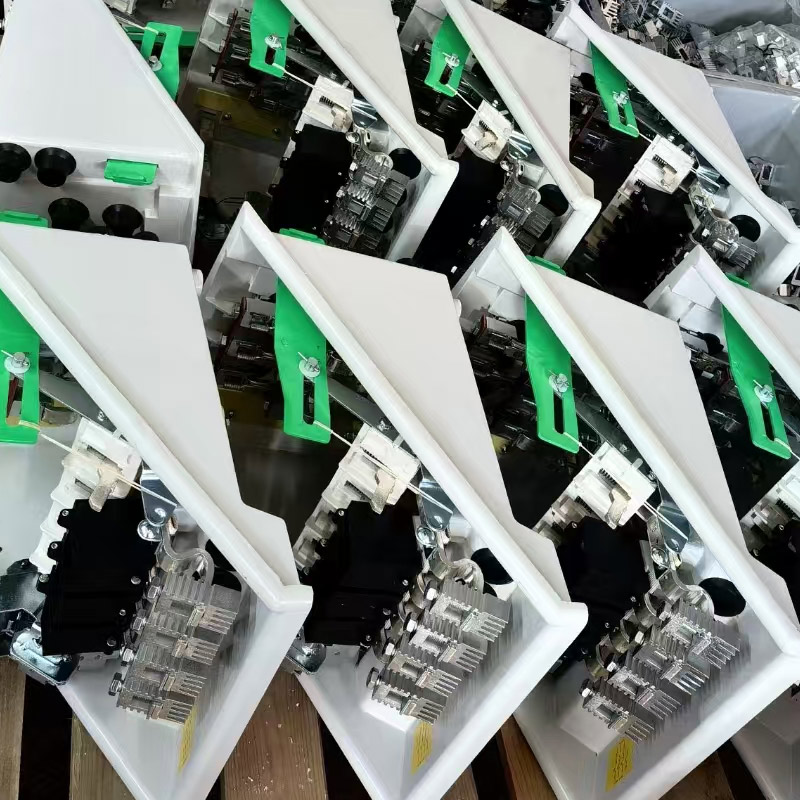

Эти устройства (4 полюса, 3 из которых защищены) отключаются в воздухе с помощью камер с металлическими перегородками для отключения дуги. Разомкнутый выключатель, контакт, который устанавливает электрическое соединение между нейтралью трансформатора и землей подстанции. Замыкающий выключатель, сплиттер ограничивает потенциальный рост нейтрали BT по отношению к земле масс для значения более 10 кВ. Автоматический выключатель установлен внутри погодоустойчивого армированного стекловолокном полиэфирного корпуса. Цифровые триггерные блоки Цифровой триггерный блок обеспечивает защиту для 3 трансформаторных калибров на полюсе (50 кВА, 100 кВА и 160 кВА), будь то обычные трансформаторы (без внутренней защиты) или новые трансформаторы с защитой (TPC). Селектор позволяет выбирать защитный калибр трансформатора. Микроконтроллер оценивает в реальном времени предполагаемую температуру трансформатора по току на всех трех фазах и внешней температуре окружающей среды. Последняя сама рассчитывается с помощью зонда и математической модели как функция также 3 фазных токов. В случае интеграции триггерного блока в полюсный выключатель старого поколения функция интегратора нагрузки, если она существует, будет заблокирована.

?
